انواع خازن Capacitor



خازن تشكيل شده است از دوصفحه هادي كه بوسيله جسم عايقي از يكديگر جدا شده باشند.كاغذ،ميكاوسراميك از جمله عايق هايي هستند كه در ساخت خازن بكار مي روند.خازن در مدار دو اثر مهم دارد . اولا" با دادن ولتاژ به دو سر آن بار الكتريكي در آن ذخيره مي شود . ثانيا"ذخيره شدن بار هاي الكتريكي باعث ايجاد اختلاف پتانسيلي در دو سر خازن ميشود.وقتي كه ولتاژ خازن برابرولتاژ داده شده شود ديگر جابجايي بار الكتريكي بيشتري بوجود نمي آيد.اين بار الكتريكي درخازن چه به منبع وصل باشد يا آن را قطع كنيم در خازن باقي مي ماند.وقتي كه دوسر يك خازن شارژ شده كه از منبع تغذيه جدا كرده ايم را به وسيله يك سبم رابط به هم وصل كنيم خازن خالي مي شود عملا" كافي است كه ولتاژ خازن بيشتر از ولتاژ داده شده به سر آن باشد تا خازن به عنوان يك منبع ولتاژ موقت براي ايجاد يك جريان تخليه در مسير تخليه اقدام كند در اين دو حالت جريان تخليه خازن ادامه خواهد داشت تا اينكه ولتاژ به صفر ويا برابر ولتاژ داده شده به دو سر آن برسد. مقدار ذخيره الكتريسته در خازن را ظرفيت خازن مي نامند واحد ظرفيت خازن فاراد است فاراد واحد بزرگي است به همين دليل از واحد هاي كوچكتري استفاده مي شود كه عبارتنداز:

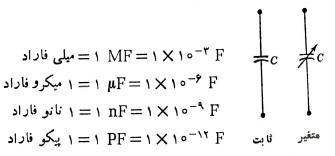

خازن متغیر و ثابت

انواع خازن ها-


خازن با عايق ميكا-ورقه هاي نازكي از ميكا(طلق)بين صفحات نازك قلعي كه به منظور صفحات خازن است براي توليد ظرفيت لازم خازني قرار داده مي شود.نوار هاي صفحات قلع را يك در ميان به يكديگر وصل كرده واز هردوسري صفحات قلعي كه به هم وصل شده اند انشعابي خارج مي كنند كه مشخص كننده ترمينال هاي خازن ميباشد. تمامي اين قطعات داخل محفظه اي از باكليت (فيبر استخواني)قرارداده مي شود.استفاده از خازن هاي ميكايي معمولا" براي مقدار ظرفيت هاي كوچك از 50تا500PF است.

خازن با عايق كاغذ-

درساختمان اين نوع خازن ها از دو ورقه لوله شده قلع به منزله صفحات هادي كه بوسيله ورقه هاي نازك كاغذي از يك ديگر جداشده اند استفاده مي شودوآن را به صورت يك استوانه فشرده در مي آورند.هر يك ازاتصال هاي خارجي خازن به ورقه هاي قلعي كه به عنوان صفحات خازن مي باشد وصل مي شود معمولا" اين استوانه در محفظه اي مقوايي كه با موم پوشش يافته ويا آن را در محفظه اي پلاستيكي قرار مي دهند.خازن هاي كاغذي معمولا"براي ظرفيت هاي حد متوسط در حدود 0/001MFت1MF به كار برده مي شوند.

خازن هاي سراميكي-

دي الكتريك سراميك تحت حرات خيلي زيادي ساخته مي شود.با استفاده از دي اكسيد تيتانيوم ويا انواع مختلف سيليكات ها مي توان دي الكتريك هايي با كيفيت بسيار عالي وثابت دي الكتريكي زياد را بدست آورد.درخازن هاي عدسي شكل از نقره ذوب شده به منظور ايجاد صفحات هادي به دو طرف سراميك استفاده ميشود.خازن هاي سراميكي عدسي شكل با ثابت الكتريك به ميزان 1200وظرفيت0/01MF داراي حجم به مراتب كوچكتري از خازن هاي كاغذي مي باشد.

خازن هاي الكتروليتي-

دراين خازن ها به علت اين كه الكتروليت مقدار ظرفيت خازني را از 5 تا 1000MF دراندازه هاي كوچك وقيمت كم حاصل  مي كند مورد استعمال فراواني دارد ساختمان اين خازن ها شامل دو فلز به نام الكترود مي باشد كه معمولا"از آلومينيم مي باشد والكتروليت آن از فسفات يا محلول كربنات ساخته مي شود.در بين صفحه آلومينيومي ماده اسفنجي (توري)به منظور جذب كردن الكتروليت به خودوايجاد تجزيه الكتريكي لازم به كار برده مي شود.محفظه نگهدارنده اجزاء فوق را از جنس پلاستيك يا آلومينيم مي سازند .اين خازن ها در موتور هايي كه با خازن راه انداز كار مي كند ويا موتور هاي دو خازني به كار مي رود.

خازن هاي روغني -

عايق اين خازن ها تشكيل شده از كاغذ آغشته به روغن كه قدرت عايق كاغذ را بالا مي برد و از داغ شدن زياد خازن جلو گيري مي كند.اين خازن ها بطور دايم در مدار ند ودر مقايسه با خازن هاي الكتروليتي با ظرفيت مساوي بزرگ تر مي باشند. با ظرفيت هايي از دو ميكرو فاراد تا 50 ميكروفاراد ساخته مي شوند ودرالكتروموتور هاي دو خازني و با خازن دايم به كار مي روند.

كد رنگي خازن ها -

خازن هاي ميكا وسراميك لوله اي داراي علايم رنگي هستند كه مشخص كننده ظرفيت آن ها مي باشد.چون علایم

مشخصه رنگي فقط براي خازن هاي كوچك خيلي ضروري به نظر مي رسد لذا ظرفيت خازني كه به وسيله علايم مشخصه رنگي روي خازني قراردارد هميشه برحسب PF مي باشد.علايم مشخصه رنگي خازن ها مانند مقاومت مي باشد واز سياه كه برابر صفر است تا سفيد كه برابر 9 ميباشد ادامه دارند(جدول زير) .

رنگ رقم ضريب تولرانس ولتاژ
سياه 0 1 20
قهوه اي 1 10 1 100
قرمز 2 2^10 2 200
نارنجي 3 3^10 3 300
زرد 4 4^10 4 400
سبز 5 5^10 5 500
آبي 6 6^10 6 600
بنفش 7 7^10 7 700
خاكستري 8 8^10 8 800
سفيد 9 9^10 9 900
طلايي   0/1 5 1000
نقره اي   0/01 10 2000
بي رنگ     20 500

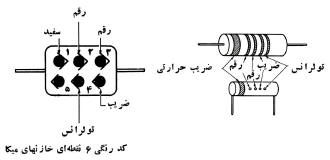

درخازن هاي ميكامعمولا"از سيستم 6  نقطه اي رنگي استفاده مي شودكه درشكل نشان داده شده است خواندن آنها به اين ترتيب است كه اول رديف بالايي را از چپ به راست وسپس رديف پاييني  رااز راست به چپ ادامه مي دهند.علامت سفيدي كه به وسيله نقطه مشخص شده است بوسيله استاندارد ُEIA  است.مقدار ظرفيت خازني به وسيله سه علامت بعدي خوانده مي شود .مثلا" اگر رنگ ها براي نقاط 4،3،2 به ترتيب قرمز سز وقهوه اي باشد در نتيجه مقدار ظرفيت خازن برابر 250PF  است.چنانچه اولين نقطه نقره اي باشد،مشخص كننده آن است كه خازن كاغذي است ومقدارظرفيت خازني به همان ترتيب از نقطه 4،3،2  خوانده ومعلوم مي شود.پنجمين نقطه مقدار تولرانس خازن را تعيين مي كند در صورتي كه نقطه ششم مخصوص طبقه بندي خازن است.

خواندن خازن ها

درموردخازن هاي لوله اي سراميكي داراي نقاط يا نوار هاي رنگي چنين عمل مي كنيم.نوار پهن موجود در طرف چپ بدنه خازن ضريب حرارتي وطرفي كه به الكترود داخلي خازن متصل شده است را مشخص مي كند.ظرفيت خازن از روي سه رنگ بعدي چه نقطه اي چه نواري معين مي شود مثلا"رنگ هاي قهوه اي،سياه،قهوه اي براي نقاط 4،3،2 مشخص كننده ظرفيت 100PF مي باشد.بايد توجه داشت كه رنگ هاي خاكستري وسفيد براي مقادير ضريب اعشاري خازن هاي كوچك استفاده مي شود چنانچه خاكستري برابر 0/01وسفيد برابر0/1 مي باشد.مثلا"اگر رنگي به ترتيب سبز سياه وسفيدبراي نقاط 4،3،2 باشد به اين معني است كه ظرفيت خازن برابر 50×0/1 يا 5PF است.در موقع خواندن مقدار ظرفيت خازن به وسيله رنگي بايد به خاطر داشت كه خازن هاي ميكا معمولا"داراي ظرفيت هاي به ميزان 10تا 5000PF مي باشندوخازن هاي لوله اي سراميكي معمولا"0/5تا1000PFودر مورد خازن هاي كاغذي وعدسي معمولا"مقادير ظرفيت خازني و ولتاژ مجاز خازن بر روي آن ها نوشته شده است چنانچه ميزان ولتاژ مجاز بر روي آن ها نوشته نشده باشد معمولا"حد ولتاژ بين 400تا600 ولت خواهد بود.خازن هاي الكتروليتي هميشه داراي ظرفيت خازني وميزان ولتاژ شده بر روي آن ها مي باشد.

كاربرد خازن ها-

خازن ها به جزءمصرف زيادي كه در الكترونيك دارنددر لوازم برقي با هدف هاي زير نيز به كار مي روند.

1-به منظور پارازيت گير در لوازمي كه داراي موتور هاي يونيورسال (ذغال دار ) هستند.ذغال ها هنگام كار ودر گير شدن با كلكتور توليد جرقه مي نمايند كه بر روي كار دستگاه هاي صوتي و تصويري اثر مي گذارند.

2-به منظور راه اندازه در الكتروموتور ها كه موجب نيروي گشتاور شده و موتور به گردش در مي آيد.همچنين به منظور اصلاح ضريب قدرت براي جبران انر ژي الكتريكي تلف شده در الكتروموتور به كار مي رود.

عيب يابي خازن ها-


ابتدا خازن را به وسيله پيچ گوشتي يا قطعه اي سيم هادي كه به دو پايه آن متصل مي كنيم تخليه مي نماييم.پس از آن اهم متر را روي رنج R×1M  اهم -قرارمي دهيم براي اين كار بايد يك طرف خازن را از مدار قطع كرد تا اين كه هر نوع مسير موازي را كه سبب كم كردن مقاومت شود محدود نمود .نبايد انگشتان با سيم اتصال اهم متر اتصال داشته باشد.چون در اين صورت مقاومت بدن سبب اشتباه در خواندن مقدار مقاومت خازن خواهد بود.چنانچه سيم هاي اهم متر به دو سر خازن بسته شود براي يك خازن خوب عقربه اهم متر به سرعت به سمت درجات مقاومت هاي كم صفحه حركت كرده و سپس به كندي به طرف مقاومت بينهايت مي رود ومقاومت عايق خازن مقداري خواهد بود كه عقربه از حركت باز مي ايستد كه معمولا"مقدار زيادي خواهد بود . در مورد خازن هاي كاغذي و ميكا وسراميك مقاومت اهم خازن مي تواند حدود 500تا 1000 M  اهم ويا بيشتر باشد كه عملا"دارا بودن چنين مقاومتي به منزله مقاومت بينهايت است.خازن هاي الكتروليتي داراي مقاومت كمتر ودر حدود 0/5M  اهم ويا بيشتر مي باشد.وقتي كه اهم متر به خازن وصل مي شود ابتدا باتري اهم متر خازن را شارژ مي كند.دليل نرسيدن به حالات بينهايت عقربه نيز همين جريان شارژ مي باشد از آنجايي كه جريان بيشتر در اهم متر به معناي كم بودن مقاومت است در مرحله اول شارژ مقدار شدت جريان عبور داده شده ماكزيمم بوده سپس جريان با ازدياد ولتاژ دو سر خازن كاهش پيدا مي كند تا به حد ولتاژ داخلي اهم متر مي رسد .بنابر اين عقربه اهم متر به كندي به طرف مقاومت اهمي اهم متر حركت مي كند. بالاخره خازن تاحد ولتاژ اهم متر شارژ مي شود در اين حالت شدت جريان برابرصفر مي شود واهم متر فقط مقدار كمي جريان نشتي در داخل دي الكتريك را نشان مي دهد اين عمل نشان مي دهد كه خازن مي تواند بار الكتريكي را در خود نگه داشته ومشخص كننده سالم بودن آن نيز مي باشد ..نتيجه اين كه :

1-اگر عقربه اهم متر به طرف عدد صفر رفت ودر همان جا باقي ماند خازن به صورت اتصال كوتاه مي باشد وخراب است .
2-اگر خازن حالت شارژ را نشان داد ولي مقاومت خوانده شده به وسيله اهم متر از حالت نرمال كمتر باشد خازن داراي جريان خواهد بود چنين خازني در مدار هاي با مقاومت زياد ايجاد اشكال مي كند.

بستن خازن ها به هم -اتصال خازن ها به يكديگر يا براي بالا بردن اختلاف پتانسيل است (به صورت سري) يا براي به دست آوردن ظرفيت بيشتر (به صورت موازي).

ظرفيت كل خازن هايي كه در مدار سري به هم بسته مي شونداز فرمول زير بدست مي آيد.

1/c=1/c1+1/c2+ 1/c3+.....

ظرفيت كل خازن هايي كه در مدار موازي به هم بسته مي شوند از فرمول زير بدست مي آيد.

c=c1+c2+c3+.....

پایان مطلب انواع خازن و عیب یابی خازن ها
